_{オイルコン} AKZ9 仕様一覧

AKZ9 SERIESの仕様をご紹介します。

仕様一覧

AKZ149, AKZ329, AKZ439

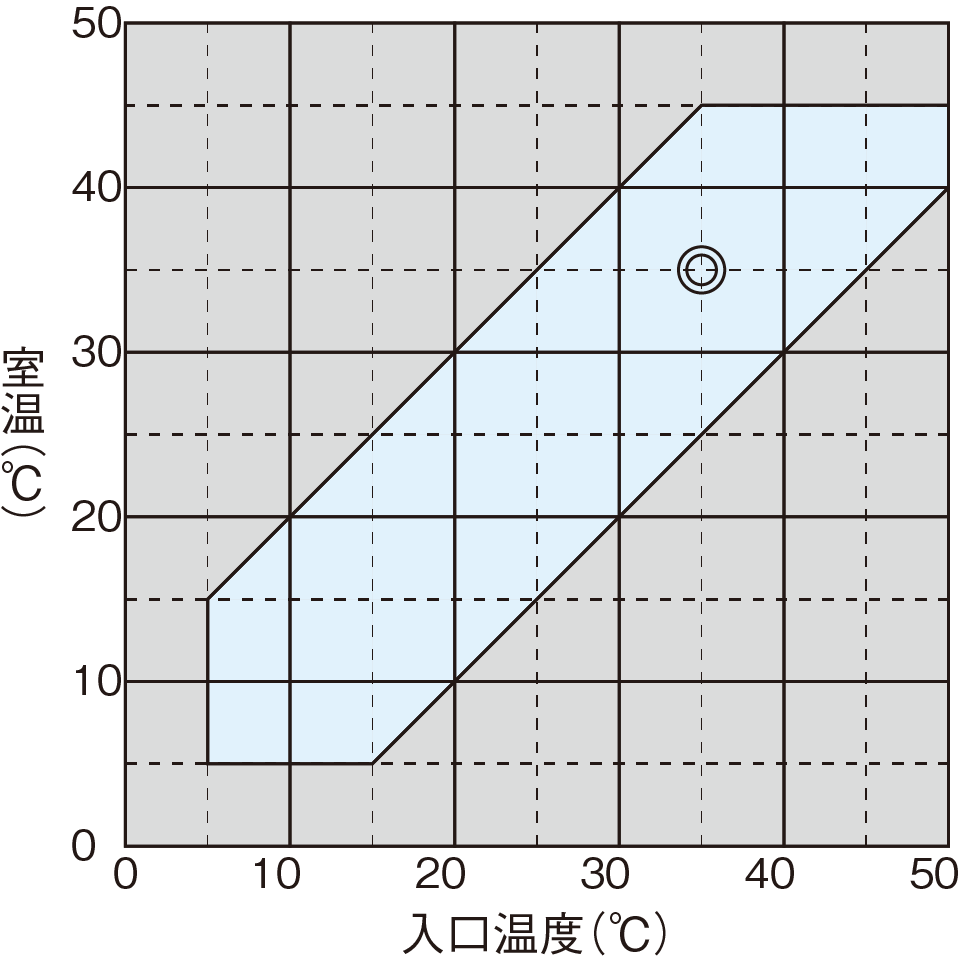

※1: 冷却能力は標準点（入口油温：35℃、室温：35℃、使用油：ISO VG32）における値を示します。製品公差は約±5％あります。
※2: 電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。また電圧変動幅は±10％以内です。電圧変動幅が±10％を超える場合は別途ご相談ください。
※3: 異電圧仕様は、供給電源により－046，－047，－048機の3種類があります。－047，－048機はトランス付での対応となります。主回路電圧はトランス2次側電圧AC200V 50/60Hzとなります。（－046機はトランス無しの為、外形寸法および質量は標準機と同じになります。主回路電圧はAC220・230V 50/60Hzとなります。）
※4: 別売オプション部品の機体同調用サーミスタが必要です。
※5: －C機には冷媒R41OAのSDS（安全データシート）を付属しています。
※6: 電装ボックス保護構造：IP54相当（但し、配線口にIP54以上の配線管（コンジット）などをご使用ください）。
※7: 配線用遮断器は本製品には付属しておりません。別途お客様にてご用意ください。
※8: タンク油面計の黄線は最高油面、赤線は最低油面を表します。
※9: 異電圧仕様の最大消費電力/最大消費電流は下表のとおりです。

■AKZ149

■AKZ329

■AKZ439

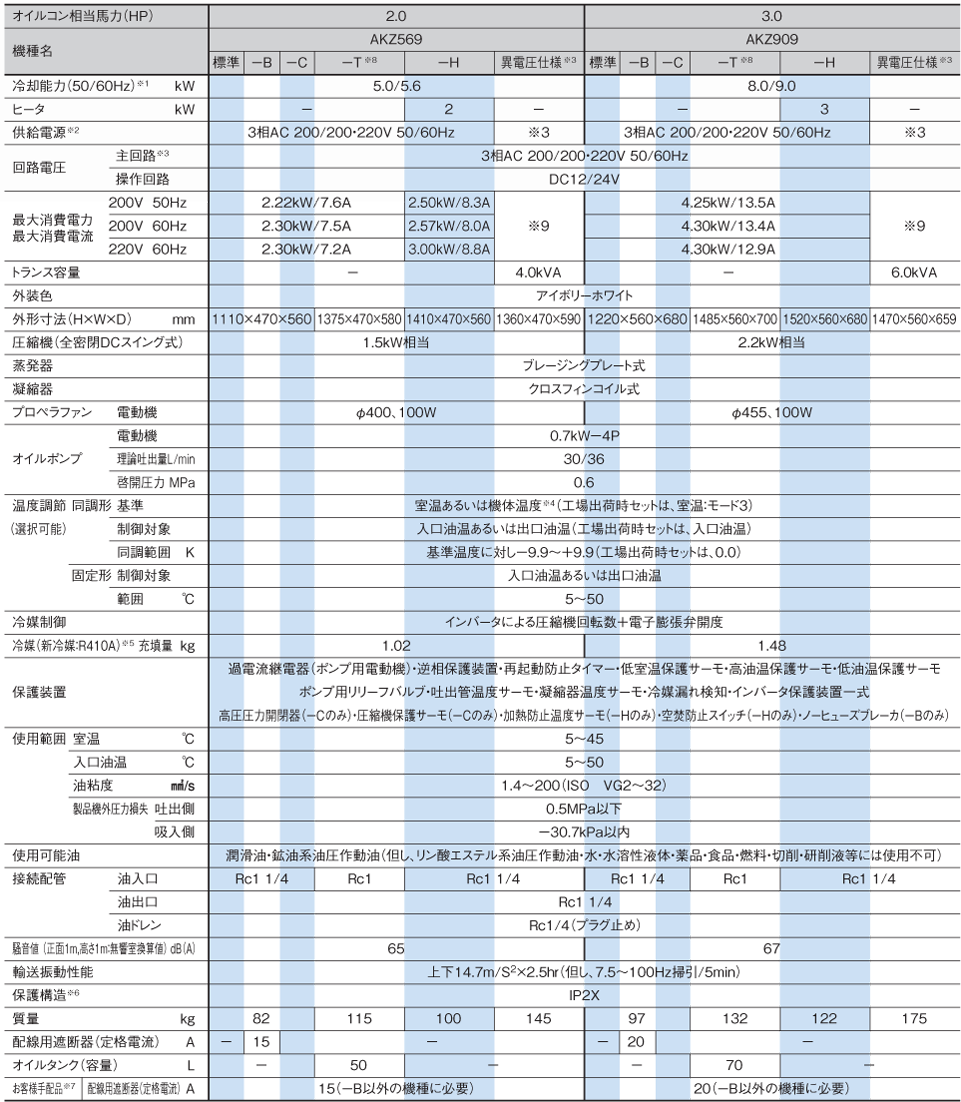

AKZ569, AKZ909

※1: 冷却能力は標準点（入口油温：35℃、室温：35℃、使用油：ISO VG32）における値を示します。製品公差は約±5％あります。
※2: 電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。また電圧変動幅は±10％以内です。電圧変動幅が±10％を超える場合は別途ご相談ください。
※3: 異電圧仕様は、供給電源により－046，－047，－048機の3種類があります。－047，－048機はトランス付での対応となります。主回路電圧はトランス2次側電圧AC200V 50/60Hzとなります。（－046機はトランス無しの為、外形寸法および質量は標準機と同じになります。主回路電圧はAC220・230V 50/60Hzとなります。）
※4: 別売オプション部品の機体同調用サーミスタが必要です。
※5: －C機には冷媒R41OAのSDS（安全データシート）を付属しています。
※6: 電装ボックス保護構造：IP54相当（但し、配線口にIP54以上の配線管（コンジット）などをご使用ください）。
※7: 配線用遮断器は本製品には付属しておりません。別途お客様にてご用意ください。
※8: タンク油面計の黄線は最高油面、赤線は最低油面を表します。

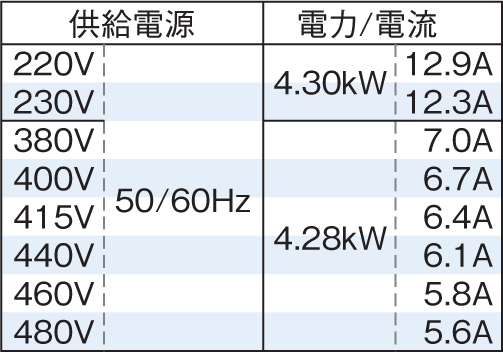

※9: 異電圧仕様の最大消費電力/最大消費電流は下表のとおりです。
