スーパーユニット
_{（高圧・大流量・アナログ入力・高精度タイプ）}

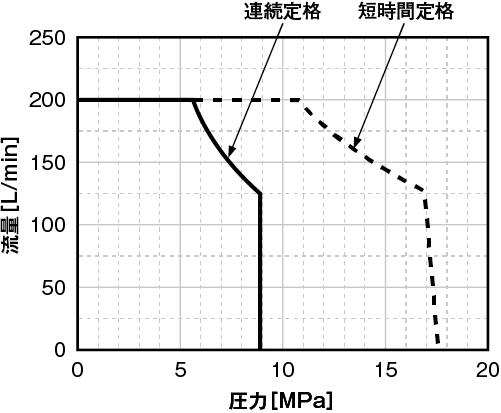

連続定格と短時間定格

平均油圧動力、二乗平均圧力の求め方の例（シングルポンプの例）

1サイクルの各工程の負荷圧：P_n（n=1,2,・・・n）、流量：Q_n（n=1,2,・・・n）、時間：t_n（n=1,2,・・・n）の時

• 平均油圧動力＝（P₁×Q₁/60×t₁+P₂×Q₂/60×t₂+…+P_n×Q_n/60×t_n）/（t₁+t₂+…+tn）

• 負荷圧の二乗平均＝SQRT（（P₁²×t₁+P₂²×t₂+…+Pn²×t²）/（t₁＋t₂+…+t_n））（但し負荷圧：P_n時の制御流量Q_nがポンプ定格回転数1800min^-1以上の時は、その負荷圧を1800min^-1で換算する。）ス－パ－ユニットのポンプ容量がqn[cm³]の時、ポンプ回転数N_nはN_n=Q_n×10³/qn。よってP_n換算圧=P_n×（N_n/1800）

注1

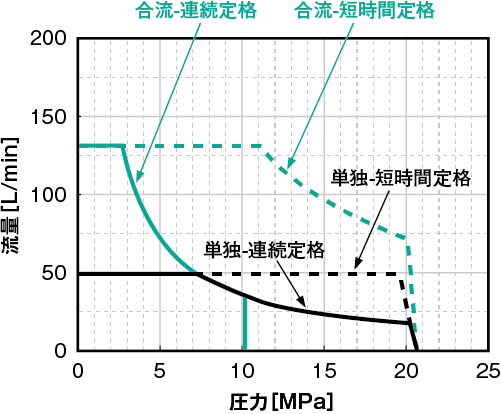

流量切換仕様（ダブルポンプ）での平均油圧動力、二乗平均圧力の求め方は基本的には上記と同様ですが、詳細は別途ご相談ください。

注2

上記のSQRTは平方根（√）を意味します。各形式の個別の連続定格油圧動力値は別紙取扱説明書の圧力-流量特性図（PQ特性図）をご参照ください。
