■概要
製鉄所における焼結工場のパレット台車やクーラ台車は、製鉄工場の連続した生産工程に重要な役割を担っています。この台車の車輪軸受に対して稼働中に自動的に適正な給油を行うことで設備の寿命延長、危険防止を図ることが出来ます。
■特長
●設備の寿命延長
適正な給油により、車輪の潤滑不良を防止し、設備の稼働率が向上し、動力費の節減も可能です。
●作業能率の向上
潤滑不良による車輪の回転不良や台車の浮き上がりなどのために台車の修理、交換などの時間が減少し、作業効率が向上します。
●省力化と危険作業の防止
工場エアと台車の移動力により駆動され、容易に確実な自動給油が出来ますので人件費の節約と共に、危険作業、給油の見落としを防止出来ます。
仕様
| エア供給圧力 | 0.4 ～ 0.5 ＭＰa |
| 潤滑剤供給圧力 | 5 ～ 15 ＭＰa |
| エア消費量 | 1 NL（at 0.4 ＭＰa） |
| パレット台車スピード | 2.4 ～ 3.5ｍ/min |
| 車輪ピッチ | 740 ～ 760ｍｍ |
| 車輪径 | 300 mm |
| 車輪上下振れ許容値 | ±4ｍｍ |
| 車輪横振れ許容値 | ±25ｍｍ |
| 吐出量 | 5ｃｍ3 /ストローク |
| 調整ネジ１回転当たりの調整量 | 0.15ｃｍ3 |
| 使用潤滑剤 潤滑剤供給圧力 |
NLGI ちょう度 No.0 ～ No.1 グリース |
| 周囲温度 | 5 ～ 60℃ |

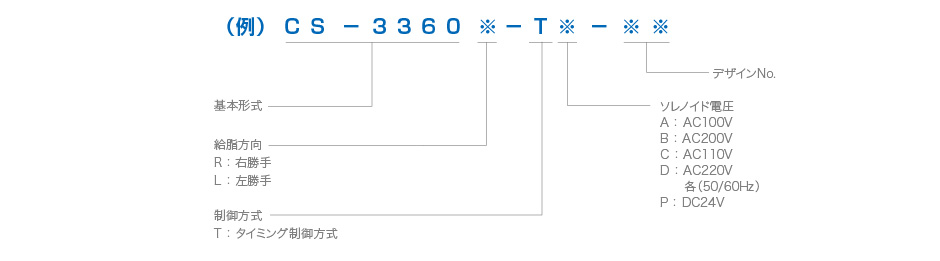

形式記号説明
