電動式ポンプシステム
■特長
●中規模で給油箇所が比較的集中している機械設備に適します。
■システム作動
電気制御盤のシステムタイマで所定の給油間隔を決め、自動運転を行います。
分配弁が作動し所定のカウントに達すると、全て給油が完了したことになります。警報として「給油時間延長」「タンク空」、「過負荷運転」ほか「高圧異常」も表示されます。

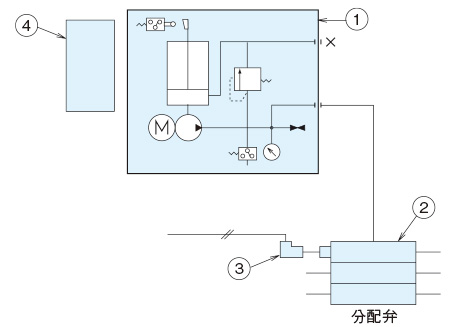

■回路図
注）オイル用に使用する場合は、親子2段構成までとしてください。

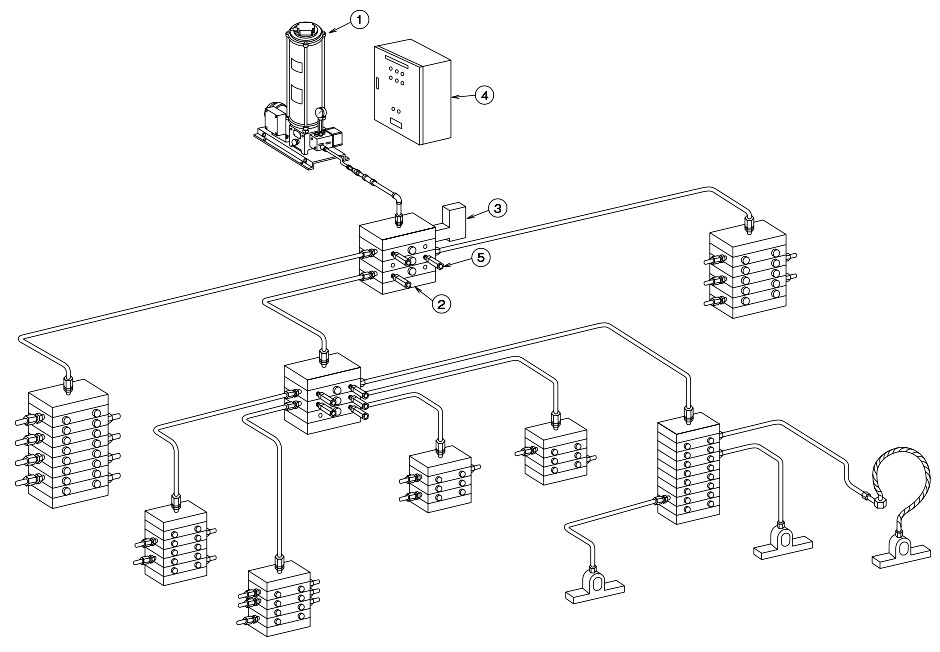

構成
| 1 | ポンプ | AKA、LPP、LBP形 |
| 2 | 分配弁 | MJN、M、MX形 |
| 3 | サイクルスイッチ | |
| 4 | 電気制御盤 | EK形 |
| 5 | リセットインジケータ又はオートリリーフインジケータ | MJN、M、MX形 |
