■概要
適正給油・簡単操作を保証する、高信頼の構成機器。供給口への加圧、脱圧作用により、内蔵ピストンが計量吐出を行ない、各給油箇所へ適確に給油します。
■特長
小型でコンパクトな設計です。
分配弁はエレメント形積層式で口数や吐出量の配列を自由に選択できます。
仕様
| 項目／形式記号 | LL01‒ 000000※ |
LL02‒ 00000※※ |
LL03‒ 0000※※※ |
LL04‒ 000※※※※ |
LL05‒ 00※※※※※ |
LL06‒ 0※※※※※※ |
LL07‒ ※※※※※※※ |
|||||
| 寸法 | A | 62 | 84 | 106 | 128 | 150 | 172 | 194 | ||||
| B | 42 | 64 | 86 | 108 | 130 | 152 | 174 | |||||
| C | 0 | 22 | 44 | 66 | 88 | 110 | 132 | |||||
| D | 0 | 44 | 2 | 3 | 4 | 5 | 6 | |||||
| 吐出口数 | 1 | 2 | 3 | 4 | 5 | 6 ＊1 | 7 ＊1 | |||||
| 最高使用圧力（MPa） | 24 | |||||||||||
| 吐出量 | 記号：設定値（ｃｍ3） | R ：0.05 1 ：0.1 M ：0.15 2 ：0.2 3 ：0.3 4 ：0.4 5 ：0.5 6 ：0.6 |
||||||||||
| 使用グリース | NLGI No.0~No.2 |
|||||||||||
| 質量（ｋｇ） | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | |||||
| 耐振（G） | 15 | 3 | ||||||||||
| 使用温度（℃） | －20～＋60 | －5～＋50 | ||||||||||
＊1 分配弁吐出口数の6および7は3G以上の振動を発生する機械へのご使用は避けてください。
〔注記〕 ・システム設計時、分配弁損失量（0.13cm3/1口当り）を考慮してください。
・吐出口の背圧は5MPa以下になるように配管を設計してください。

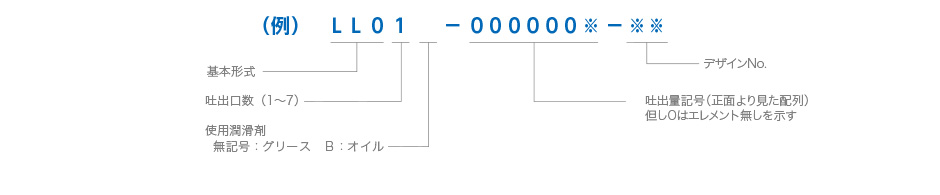

形式記号説明
