■概要
ルビエース（シングルライン）用小型変動ポンプ
高ちょう度NLGI No2グリースが使える
■特長
●電動ポンプで補給の手間もありません。
●シングルラインシステムで配管が1本で極めてシンプル
●グリース補給はカートリッジ式を採用、手を汚さずゴミの混入を防ぎます。
仕様
| 形式 | LE04CP | LE05CP | LE10CP | LE05FP | LE10FP | LE05BP | LE10BP | |
| 吐出量 cm3/min | 12.0 | |||||||
| 最高使用圧力 MPa | 17 | 7 | ||||||
| タンク仕様 | カートリッジ式 cm3 | 400 | 500 | 1000 | - | - | - | - |
| フォロアプレート式 cm3 | - | - | - | 800 | 1600 | - | - | |
| オイル式 cm3 | - | - | - | - | - | 800 | 1600 | |
| 電源 | 電圧V | DC24 | ||||||
| 容量A | 3.0 | 2.0 | ||||||
| 使用潤滑剤 | NLGIちょう度 0〜2号グリース（リチウム系） | ISO VG 68又は100 | ||||||
| 使用温度範囲 ℃ | 0〜＋50（2号グリース） | -5〜＋50 | ||||||
| -5〜＋50（0〜1号グリース） | ||||||||
| 耐振性G | 3.0 | 8.9 | 3.0 | |||||
| 保護形式 | 防滴形（但し屋外暴露はしないこと） | |||||||
| 質量 kg | 3.0 | 3.3 | 3.4 | 3.3 | 3.4 | 3.3 | 3.4 | |
| 形式 | LE04CB | LE05CB | LE10CB | LE05FB | LE10FB | |
| 吐出量cm3/min | 8.3/10（at 50/60Hz） | |||||
| 最高使用圧力 MPa | 17 | |||||
| タンク仕様 | カートリッジ式cm3 | 400 | 500 | 1000 | - | - |
| フォロアプレート式cm3 | - | - | - | 800 | 1600 | |
| モータ | 電源 | AC200V,50/60Hz,三相 | ||||
| 極数、出力 | 4P,25W | |||||
| 定格 | 0.30-0.26A（10分定格） | |||||
| 使用グリース | NLGI No.0〜No.2 | |||||
| 使用温度範囲℃ | -5〜＋50（但しNo.2グリースは0℃以上） | |||||
| 振動耐久性 | JISD1601 3種（3G） | |||||
| 保護形式 | 防滴形（但し屋外暴露はしないこと）IP53相当 | |||||
| 質量kg | 4.7 | 5.0 | 6.1 | 5.0 | 6.1 | |

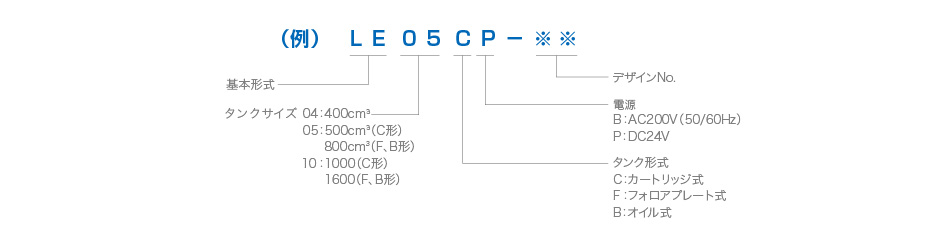

形式記号説明
