_{オイルコン} AKJ9 仕様一覧

仕様一覧

AKJ189, AKJ359, AKJ459

※1

冷却能力は標準点(タンク液温：35℃、室温：35℃、使用油：ISO VG32）における値を示します。製品公差は約±5%あります。

※2

電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。また電圧変動幅は±10%以内です。電圧変動幅が±10%を超える場合は別途ご相談ください。

※3

異電圧仕様は以下の3種類があります。
AC220, 230 V : オプション記号 ー046(トランス無し）
AC380,400,415V : オプション記号 ー047(トランス内蔵）
AC440,460,480V : オプション記号 ー048(トランス内蔵）
主回路電圧はトランス2次側電圧AC200 V 50/60 Hzとなります。
(ー046機はトランス無しの為、外形寸法および質量は標準機と同じになります。主回路電圧はAC220·230V 50/60 Hzとなります。）

※4

別売オプション部品の機体同調用サーミスタが必要です。

※5

ーC機には冷媒R410AのSOS(安全データシート）を付属しています。

※6

電装ボックス保護構造：IP54相当(但し、配線口にIP54以上の配線管(コンジット）などをご使用ください）。

※7

配線用遮断器は本製品には付属しておりません。別途お客様にてご用意ください。

※8

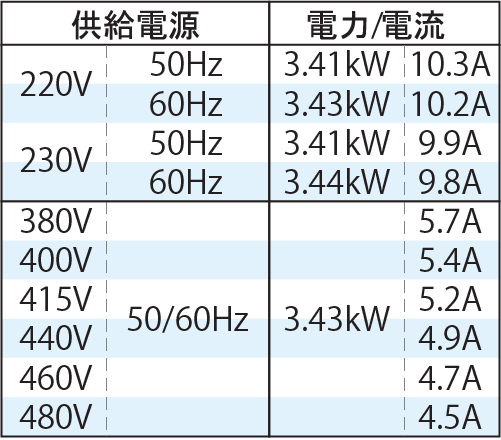

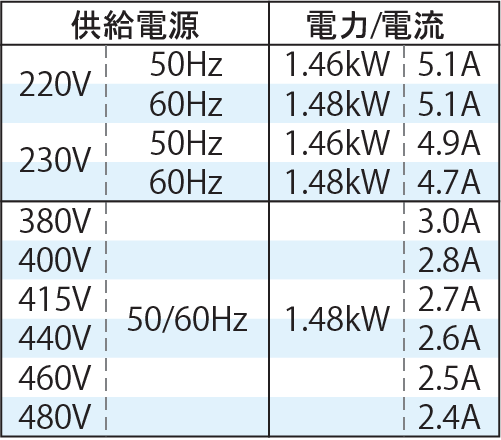

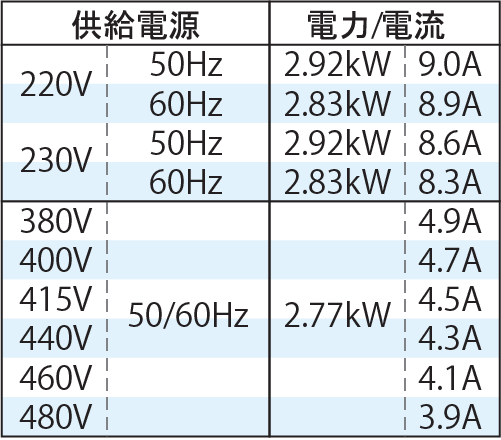

異電圧仕様の最大消費電力/最大消費電流は下表のとおりです。

■AKJ189

■AKJ359

■AKJ459

AKJ569, AKJ909, AKJ1509

※1

冷却能力は標準点(タンク液温：35℃、室温：35℃、使用油：ISO VG32）における値を示します。製品公差は約±5%あります。

※2

電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。また電圧変動幅は±10%以内です。電圧変動幅が±10%を超える場合は別途ご相談ください。

※3

異電圧仕様は以下の3種類があります。
AC220, 230 V : オプション記号 ー046(トランス無し）
AC380,400,415V : オプション記号 ー047(トランス内蔵）
AC440,460,480V : オプション記号 ー048(トランス内蔵）
主回路電圧はトランス2次側電圧AC200 V 50/60 Hzとなります。
(ー046機はトランス無しの為、外形寸法および質量は標準機と同じになります。主回路電圧はAC220·230V 50/60 Hzとなります。）

※4

別売オプション部品の機体同調用サーミスタが必要です。

※5

ーC機には冷媒R410AのSOS(安全データシート）を付属しています。

※6

電装ボックス保護構造：IP54相当(但し、配線口にIP54以上の配線管(コンジット）などをご使用ください）。

※7

配線用遮断器は本製品には付属しておりません。別途お客様にてご用意ください。

※8

異電圧仕様の最大消費電力/最大消費電流は下表のとおりです。

■AKJ569

■AKJ909

■AKJ1509

使用範囲

※1

◎印は標準点を示します。

※2

必ず図　の使用範囲内でご使用ください。
