スーパーユニット
_{（高圧・大流量・アナログ入力・高精度タイプ）}
仕様一覧

豊富なポンプ制御のラインナップで
プレス・産業機械などに幅広く対応します。

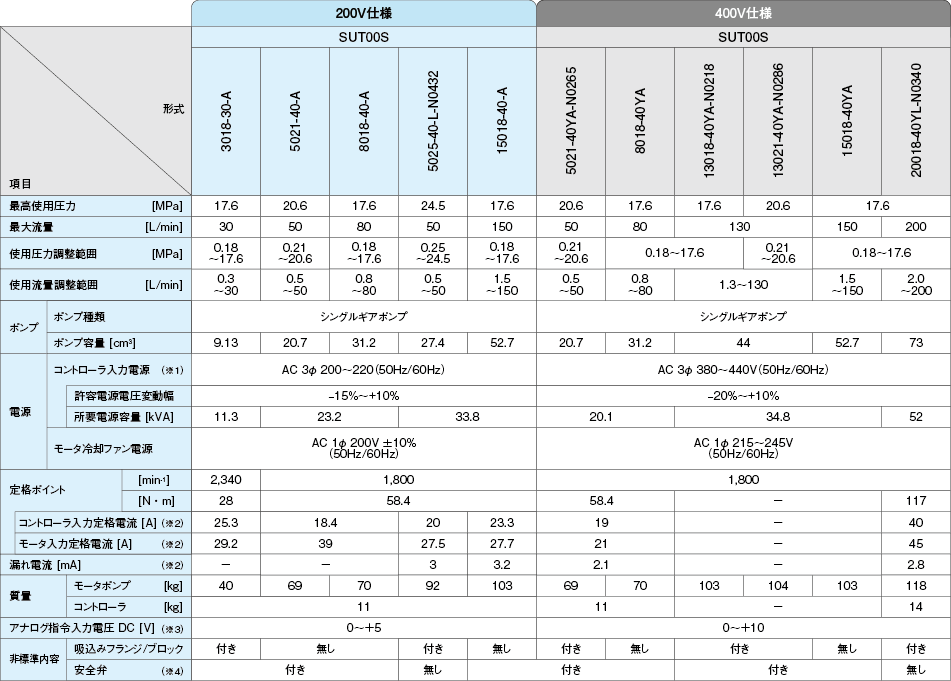

製品別仕様（シングルポンプ 200V/400V仕様）

※1: 許容電源電圧変動範囲内でご使用される場合でも、マイナス側に変動した場合、PQ出力特性が下がる可能性があります。また、プラス側に変動すると、運転条件によっては回生過負荷などのアラームが発生する可能性があります。なるべく電源変動の少ない環境でのご使用を推奨いたします。
※2: 弊社推奨のノイズフイルタ使用時の代表値です。ご使用環境により、弊社推奨のノイズ対策が必要になります。
※3: アナログ入力電圧が5V仕様のものはパラメータVMAXで調整できるスケーリング値は0～5Vです。10V仕様のものは0～10Vなので、5V入力でも使えます。
※4: 吐出ブロックに安全弁が付いていない仕様のものは、機械側油圧回路にて安全弁を付けてご使用ください。安全弁は使用圧力最大値+2MPaに設定してください。

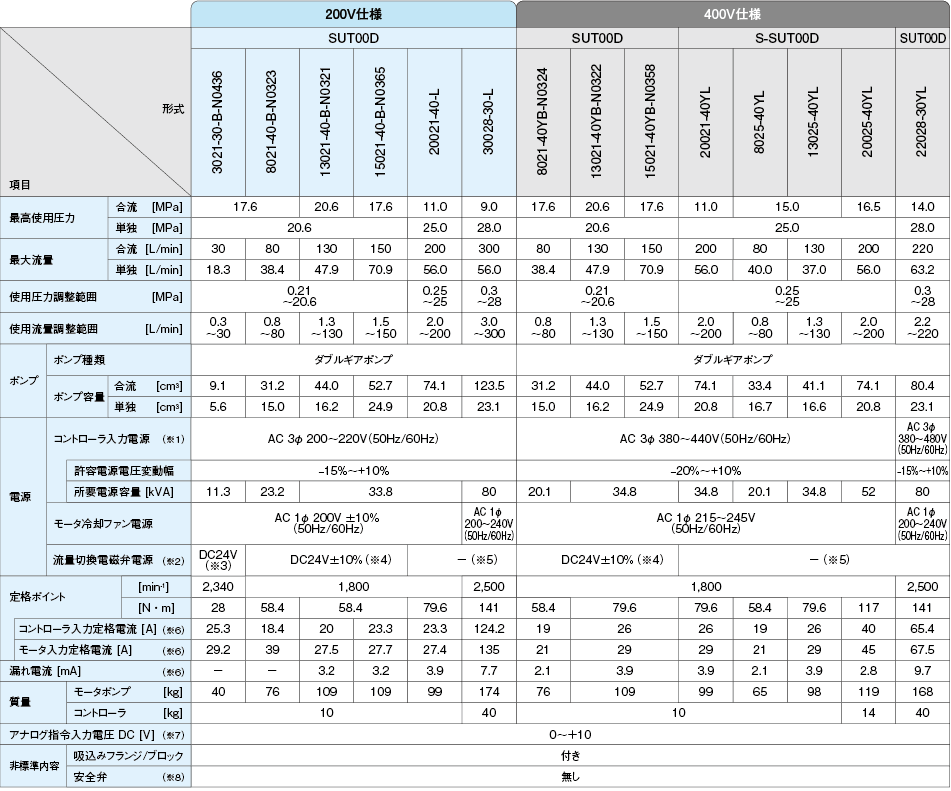

※1: 許容電源電圧変動範囲内でご使用される場合でも、マイナス側に変動した場合、PQ出力特性が下がる可能性があります。また、プラス側に変動すると、運転条件によっては回生過負荷などのアラームが発生する可能性があります。なるべく電源変動の少ない環境でのご使用を推奨いたします。
※2: 電磁弁形式：KSOB-G02-9AP-40-N-H7（微小信号電磁操作弁、電源電圧：DC24V±10%）
※3: 電磁弁形式：KSO-G03-20BP-20-EN（電源電圧：DC24V±10%）
※4: 流量切換電磁弁搭載なし。（流量切換ブロックを別置形または機械側油圧回路に別途準備ください。）
※5: 弊社推奨のノイズフイルタ使用時の代表値です。ご使用環境により、弊社推奨のノイズ対策が必要になります。
※6: アナログ入力電圧が5V仕様のものはパラメータVMAXで調整できるスケーリング値は0～5Vです。10V仕様のものは0～10Vなので、5V入力でも使えます。
※7: 吐出ブロックに安全弁が付いていない仕様のものは、機械側油圧回路にて安全弁を付けてご使用ください。安全弁は使用圧力最大値+2MPaに設定してください。

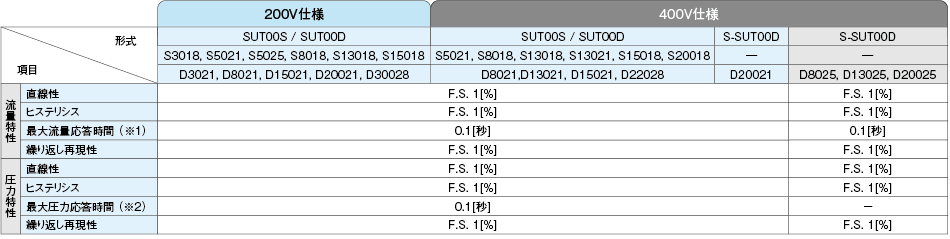

注: 上表記載のデータは代表性能であり、保証値ではありません。
※1: 無負荷状態でゼロ⇔最大流量の応答時に指令値の95%通過までの時間です。
※2: ゼロ⇔最大圧力の応答時に指令値の95%通過までの時間です。負荷容積条件はSUT00S3018～SUT00S13021までは3/4高圧ホース長さ2m時、SUT00S20018は1B高圧ホース長さ2m時です。
