スーパーユニット
（高圧・大流量・アナログ入力・高精度タイプ）

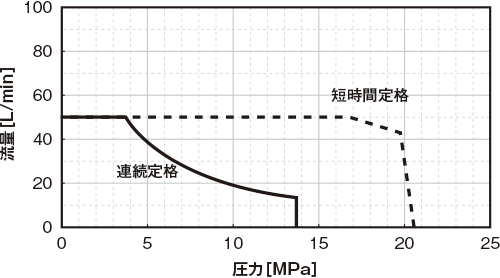

圧力-流量特性
ポンプ仕様別に圧力-流量特性（PQ図）を
ご紹介します。
圧力-流量特性（シングルポンプ仕様） 200V シングルポンプ

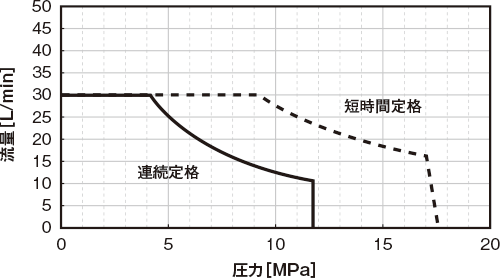

SUT00S3018-30-A
最高使用圧力=17.6 [MPa]
最大流量=30 [L/min]
指令電圧=5 [V]
SUT00S5021-40-A
最高使用圧力=20.6 [MPa]
最大流量=50 [L/min]
指令電圧=5 [V]

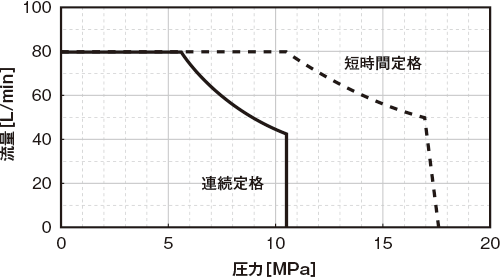

SUT00S8018-40-A
最高使用圧力=17.6 [MPa]
最大流量=80 [L/min]
指令電圧=5 [V]

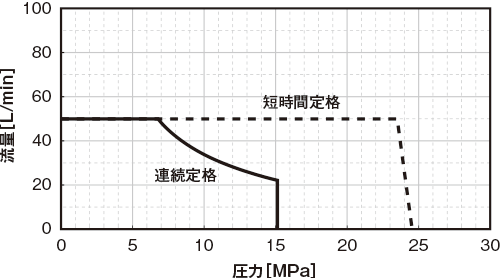

SUT00S5025-40-L-N0432
最高使用圧力=24.5 [MPa]
最大流量=50 [L/min]
指令電圧=5 [V]

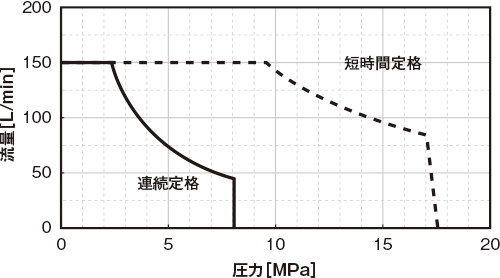

SUT00S15018-40-A
最高使用圧力=17.6 [MPa]
最大流量=150 [L/min]
指令電圧=5 [V]
圧力-流量特性（シングルポンプ仕様） 400V シングルポンプ

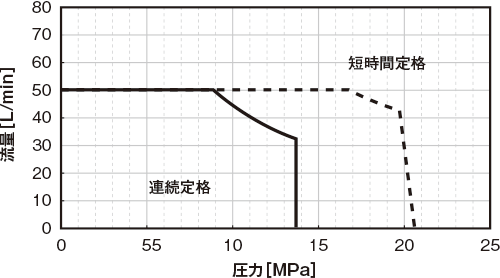

SUT00S5021-40YA-N0265
最高使用圧力=20.6 [MPa]
最大流量=50 [L/min]
指令電圧=10 [V]

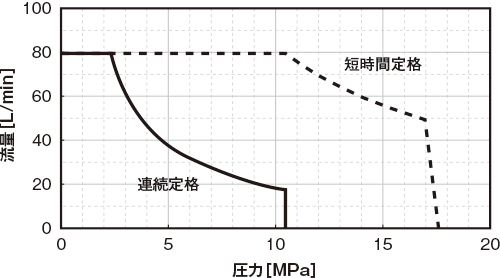

SUT00S8018-40YA
最高使用圧力=17.6 [MPa]
最大流量=80 [L/min]
指令電圧=10 [V]
SUT00S13018-40YA-N0218
最高使用圧力=17.6 [MPa]
最大流量=130 [L/min]
指令電圧=10 [V]
SUT00S13021-40YA-N0286
最高使用圧力=20.6 [MPa]
最大流量=130 [L/min]
指令電圧=10 [V]

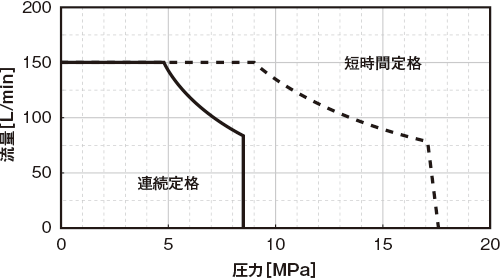

SUT00S15018-40YA
最高使用圧力=17.6 [MPa]
最大流量=150 [L/min]
指令電圧=10 [V]

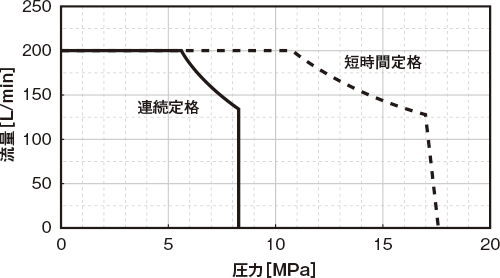

SUT00S20018-40YL-N0340
最高使用圧力=17.6 [MPa]
最大流量=200 [L/min]
指令電圧=10 [V]
圧力-流量特性（ダブルポンプ仕様） 200V ダブルポンプ

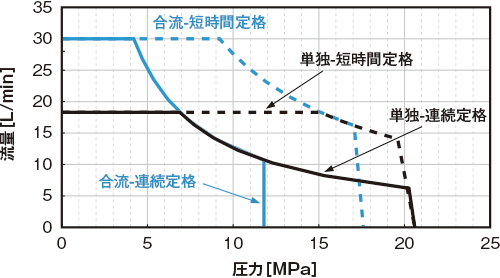

SUT00D3021-30-B-N0436
最高使用圧力=17.6/20.6 [MPa]
最大流量=30/18.3 [L/min]
指令電圧=10 [V]

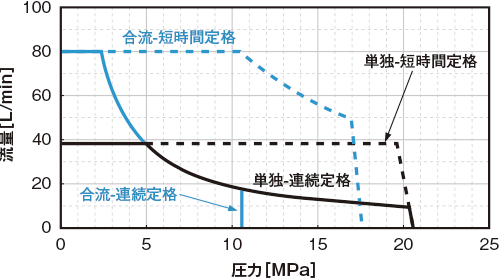

SUT00D8021-40-B-N0323
最高使用圧力=17.6/20.6 [MPa]
最大流量=80/38.4 [L/min]
指令電圧=10 [V]

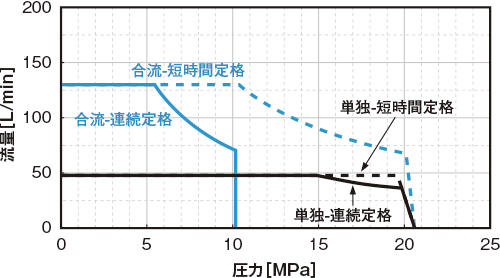

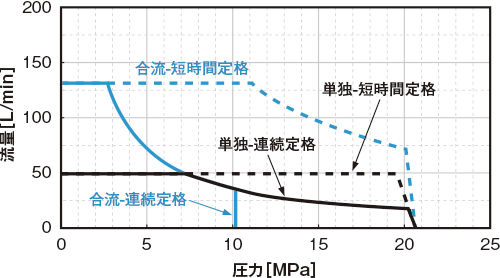

SUT00D13021-40-B-N0321
最高使用圧力=20.6/20.6 [MPa]
最大流量=130/47.9 [L/min]
指令電圧=10 [V]

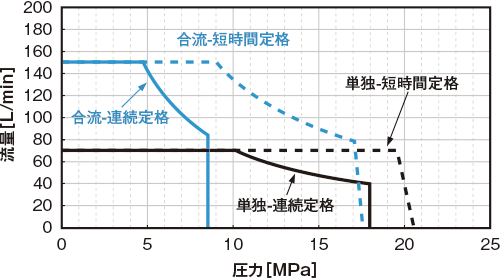

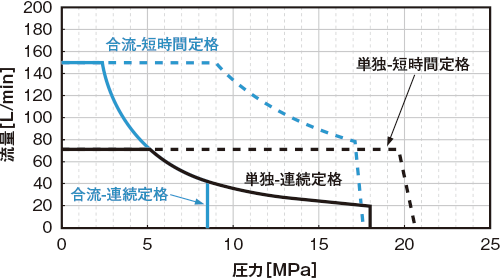

SUT00D15021-40-B-N0365
最高使用圧力=17.6/20.6 [MPa]
最大流量=150/70.9 [L/min]
指令電圧=10 [V]

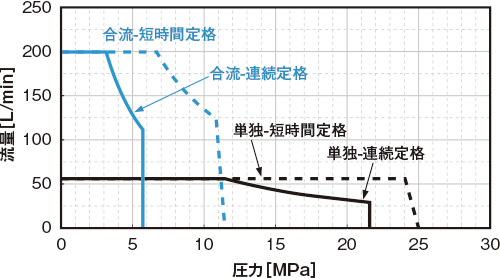

SUT00D20021-40-L
最高使用圧力=11.5/25.0 [MPa]
最大流量=200/56 [L/min]
指令電圧=10 [V]

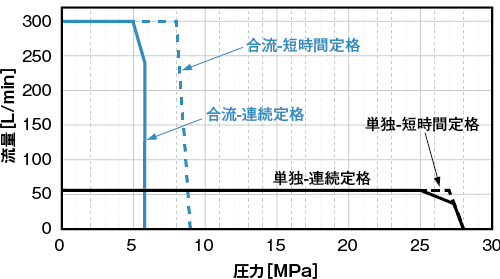

SUT00D30028-30-L
最高使用圧力=14.0/28.0 [MPa]
最大流量=300/56 [L/min]
指令電圧=10 [V]
圧力-流量特性（ダブルポンプ仕様） 400V ダブルポンプ

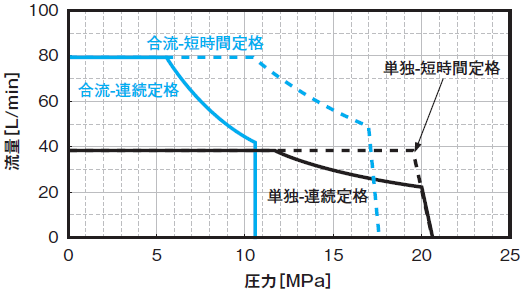

SUT00D8021-40YB-N0324
最高使用圧力=17.6/20.6 [MPa]
最大流量=80/38.4 [L/min]
指令電圧=10 [V]
SUT00D13021-40YB-N0322
最高使用圧力=20.6/20.6 [MPa]
最大流量=130/47.9 [L/min]
指令電圧=10 [V]
SUT00D15021-40YB-N0358
最高使用圧力=17.6/20.6 [MPa]
最大流量=150/70.9 [L/min]
指令電圧=10 [V]

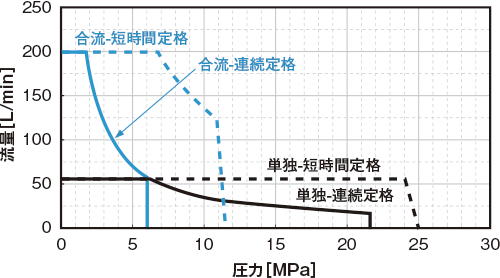

S-SUT00D20021-40YL
最高使用圧力=11.5/25.0 [MPa]
最大流量=200/56 [L/min]
指令電圧=10 [V]

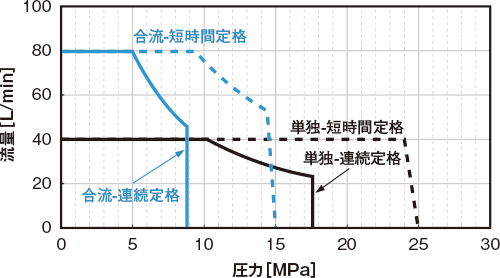

S-SUT00D8025-40YL
最高使用圧力=15.0/25.0 [MPa]
最大流量=80/40.0 [L/min]
指令電圧=10 [V]

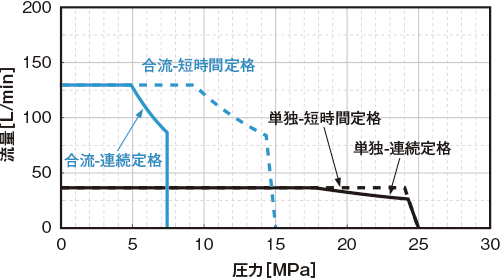

S-SUT00D13025-40YL
最高使用圧力=15.0/25.0 [MPa]
最大流量=130/37.3 [L/min]
指令電圧=10 [V]

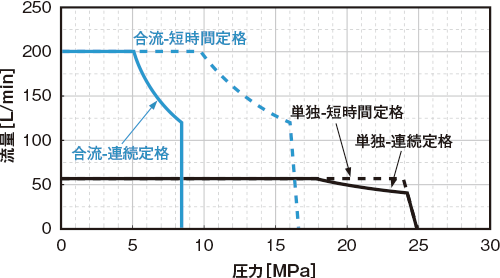

S-SUT00D20025-40YL
最高使用圧力=16.5/25.0 [MPa]
最大流量=200/56.0 [L/min]
指令電圧=10 [V]

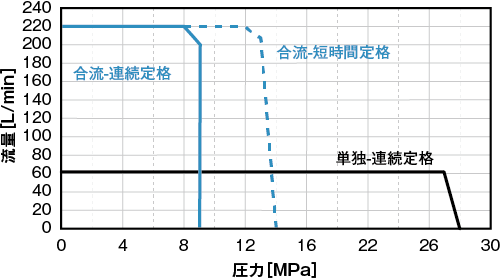

SUT00D22028-30YL
最高使用圧力=14.0/28.0 [MPa]
最大流量=220/63.2 [L/min]
指令電圧=10 [V]
